Tavole di disegno tecnico

Di seguito alcune delle tavole di disegno tecnico realizzate in classe:

COSTRUZIONE DELLE FIGURE PIANE (Classi prime)

Simmetrie sul cerchio

Simmetrie sull’ottagono e sul dodecagono:



Simmetrie sull’esagono:

simmetrie esagono

Simmetrie sul quadrato:

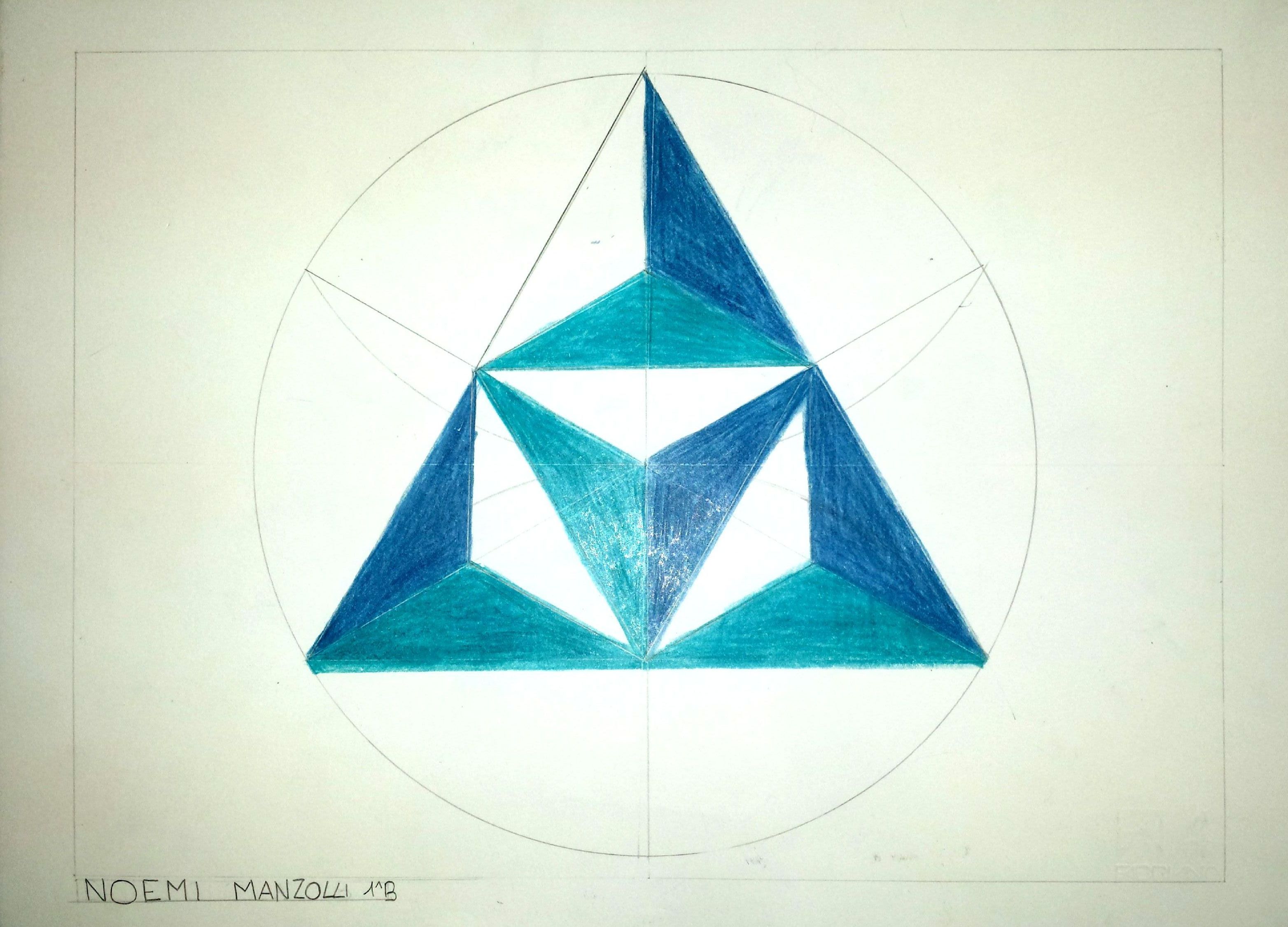

Simmetrie sul triangolo:

PROIEZIONI ORTOGONALI (Classi seconde e terze)

PO CILINDRO

P.O di un cilindro (avente raggio=2cm e lunghezza =6cm;) ruotato di 30°

PO Prisma triangolare ruotato

P.O. di un Prisma triangolare ruotato di 30° avente base ed altezza 3cm.

gruppo di solidi 01

P.O. di gruppo di solidi

  • Parallelepipedi verdi: L=3 cm P=5 cm; H=5cm;
  • Parallelepipedo giallo: L=10 cm P=7 cm; H=1cm;
  • Prisma rosso: L=8 cm P=5 cm; H=2 cm;



Proiezioni ortogonali di piramidi

ASSONOMETRIE (Classi terze)
